eEPK
Ein eEPK veraunschaulicht den Ablauf eines Prozesses.
Ein eEPK kann mit folgenden Komponenten dargestellt werden.
| Komponente | Name |
|---|---|
 | Ereignis |

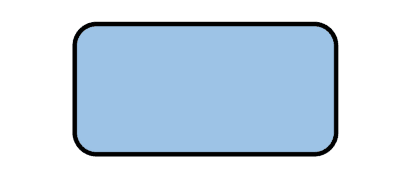

 | Funktion |

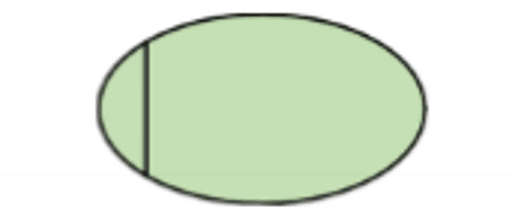

 | Organisationseinheit |

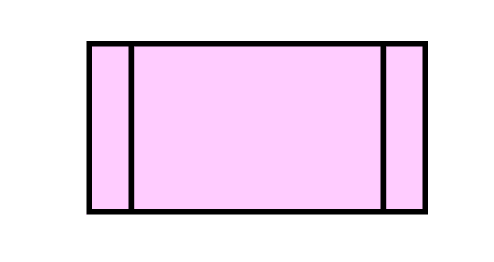

 | Informationseinheit |
Das eEPk beginnt und endet mit einem oder mehreren Ereignissen. Auf ein Ereignis folgt immer eine Funktion, oder auch eine Abzweigung / Verknüpfung.
🛑
Auf ein Ereignis darf nicht erneut ein Ereignis folgen. Ebenso darf auf eine Funktion nicht noch eine Funktion folgen.
Organisations und Informationseinheiten werden immer einer Funktion zugeordnet, links die Organisationseinheit, rechts die Informationseinheit.
= Organisationseinheit => Wer ist betroffen?
= Informationseinheit => Woher kommen die Informationen für diese Funktion?
Abzweigungen
Bei Abzweigungen gibt es folgende Möglichkeiten:
- AND = UND, mehrere Ereignisse / Funktionen werden verknüpft.
- OR = ODER, ein oder mehrere Ereignisse können eintreten.
- XOR = ENTWEDER ODER, genau eins von mehreren Ereignissen kann eintreten.
🛑
Auf ein Ereignis darf kein OR / XOR folgen.
